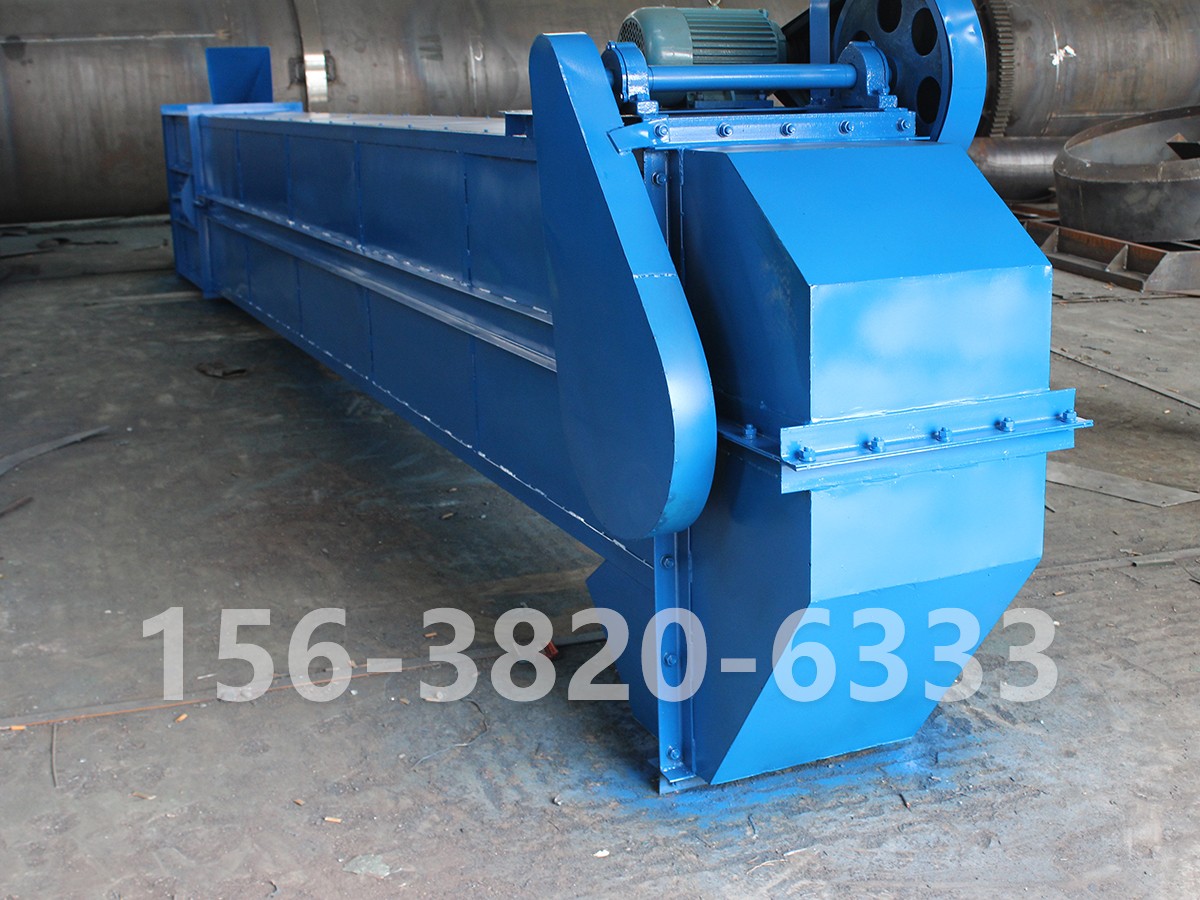

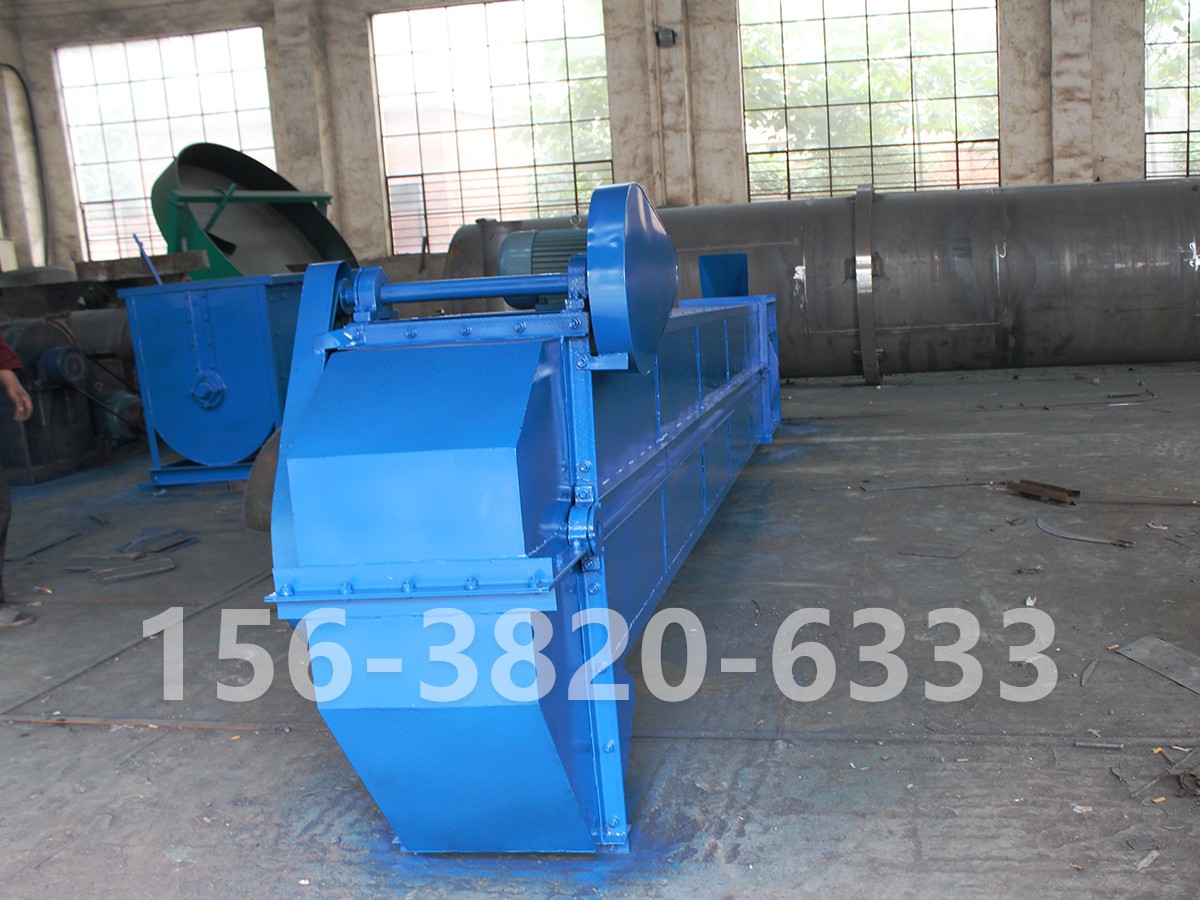

斗式提升机

斗式提升机

    斗式提升机特点与用途
    该系列斗式提升机具有占地面积小,提升高度高,输送量大,动力消耗低和密封性好等特点。适用于作化肥,粮食、食品、饲料、矿山工业等粒状和粉状物料垂直输送设备。
    驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
    提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
    运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
    使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

    设备结构及外形尺寸
    1、机脚;2、进料斗;3、机座;4、机筒;5、调节机构;6、料斗带;7、料斗;8、观察窗;9、机头;10、机头盖;11、逆止器;

    斗式提升机工作原理
    该系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便。下部采用重力自动张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。该机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料,物料温度在250℃以下。料斗把物料从下面的储藏中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转, 斗式提升机将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

    技术参数
型号 Th315 Th400 Th500 Th630
料斗形式 ZH SH ZH SH ZH SH ZH SH
输送量 35 59 58 94 73 118 114 185
斗容 3.75 6 5.9 9.5 9.3 15 14.6 23.6
斗距 512 688
圆钢直径×节距 Φ18×64 Φ12.1×86
单条链强度 320 480
单位长度牵引重量 25.64 26.58 31.0 31.9 41.5 44.2 49.0 52.3
传动齿轮转速 42.5 37.6 35.8 31.8
输送物料最大粒度 35 40 50 60
料斗运行速度 1.4 1.5
ZH型代表中深斗 SH型代表中深斗
