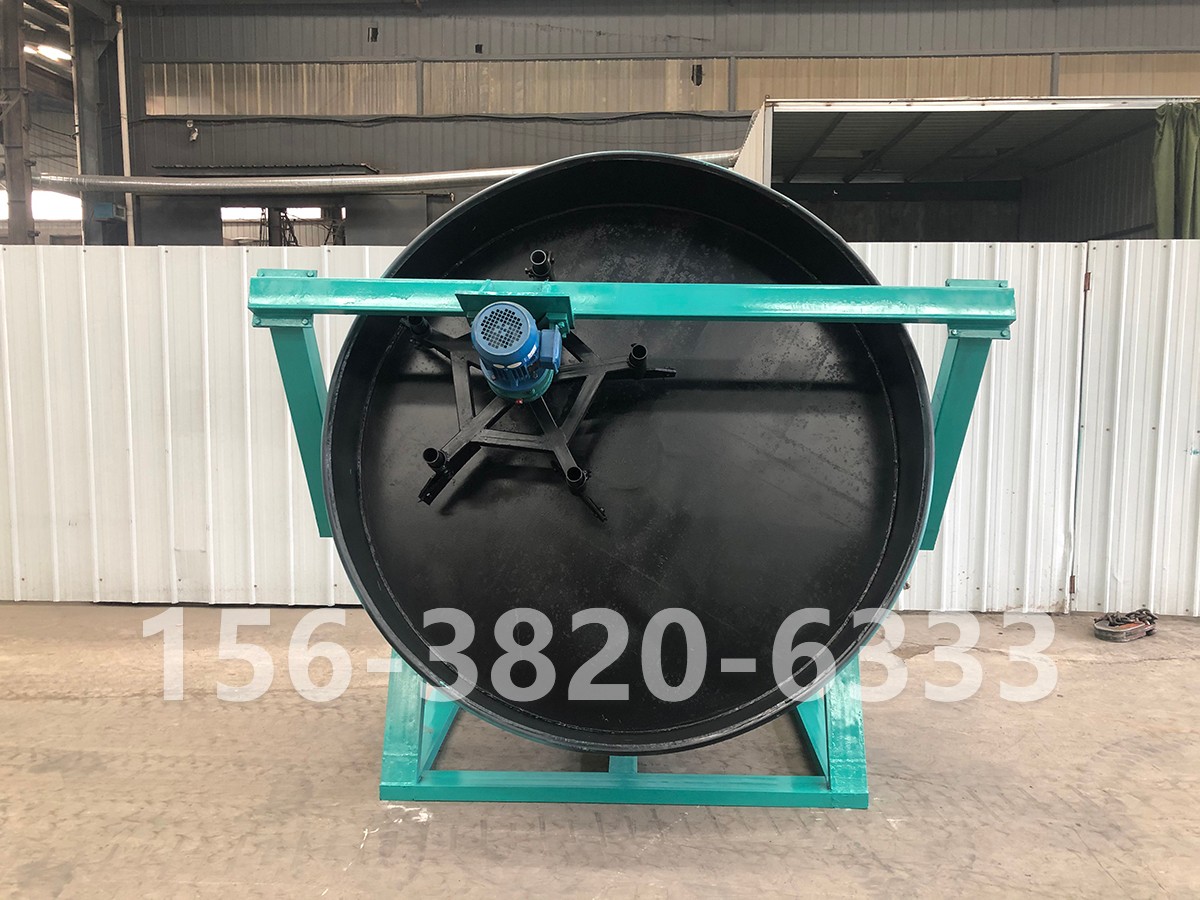

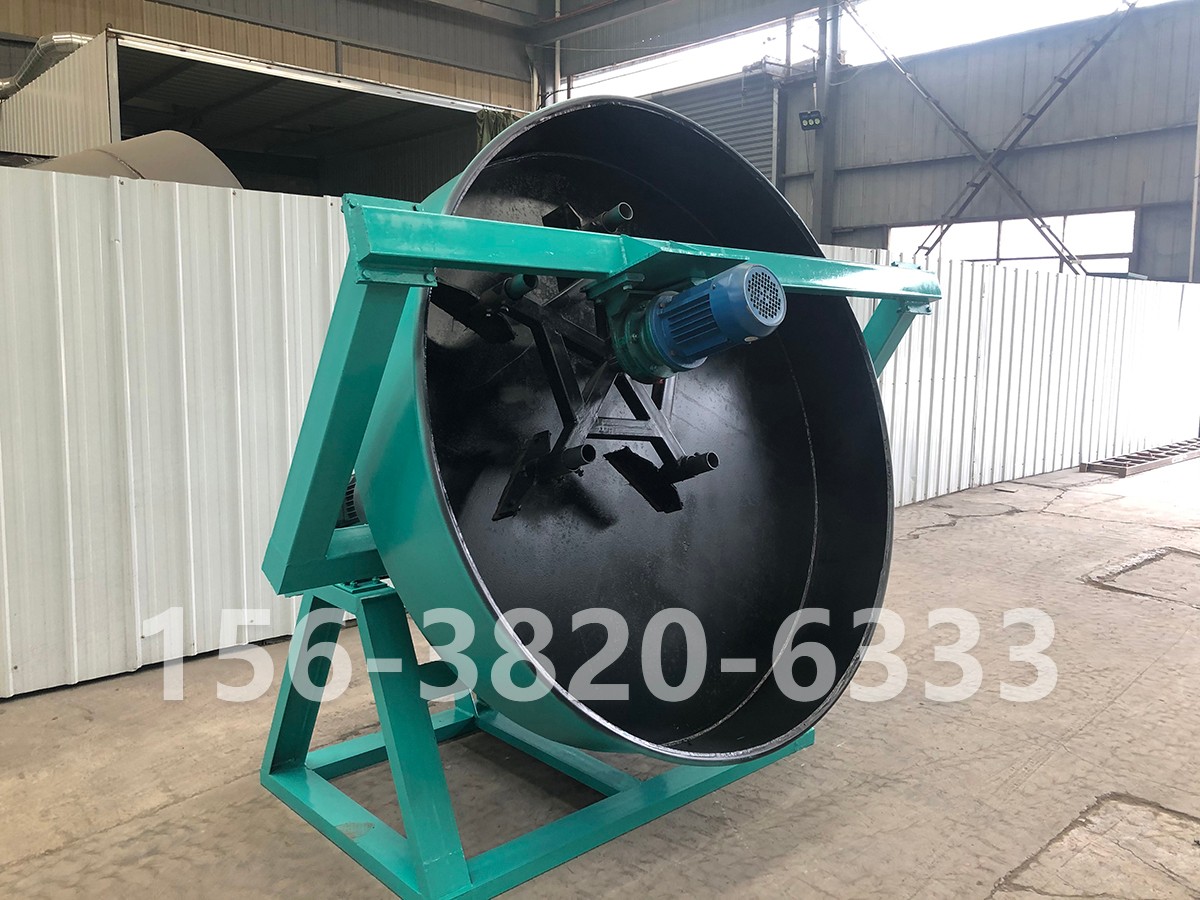

该系列圆盘造粒机,是一种新型倾斜盘式造粒设备:成粒率可达90%以上.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形、加厚、加重、坚固的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加一倍.造粒盘内经防腐处理后,经久耐用.该机有造粒均匀,成球率高,运转平稳,设备坚固耐用.使用寿命长等优点,深受用户好评,是广大用户选择的理想产品。
工作原理
该系列产品其工作原理:由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料的不断进入,方能实现批量生产,已达到连续工作之需要.
结构简述
整机可分为五大部分:
机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的质量认证和特定的技术要求,已达到本机所使用的目的.
调节部分:整台机器造粒盘为中心,而造粒盘的整个核心则安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.
传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购ISO/9001质量体系认证的产品,质量可靠.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计更合理;
造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到90%以上,造粒盘盘底还采用了多条辐射钢板加强,坚固耐用,不变形;
自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中处理粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力.
主要技术参数
该系列圆盘造粒机有多种型号,可根据用户产量需要选择不同型号,也可特定制作,其主要技术参数见下表:
型号 | 造粒盘直径(mm) | 盘边高度(mm) | 容积(m³) | 转速(r/min) | 电机功率(kw) | 生产能力(t/h) | 减速机型号 |
ZL08 | 800 | 250 | 21 | 1.5 | 0.1-0.3 | ||
ZL10 | 1000 | 250 | 0.4 | 24 | 2.2 | 0.3-0.5 | XW5-59 |
ZL15 | 1500 | 300 | 1.1 | 22 | 5.5 | 0.5-0.8 | ZQ250-48 |
ZL18 | 1800 | 300 | 1.4 | 18 | 5.5 | 0.6-1.0 | ZQ250-48 |
ZL20 | 2000 | 350 | 1.8 | 18 | 5.5 | 0.8-1.2 | ZQ400-48 |
ZL25 | 2500 | 350 | 2.5 | 18 | 7.5 | 1.0-1.5 | ZQ250-23 |
ZL28 | 2800 | 400 | 3.3 | 18 | 11 | 1.0-2.5 | ZQ350-48 |
ZL30 | 3000 | 450 | 3.9 | 16 | 11 | 2.0-3.0 | ZQ350-23 |
ZL32 | 3200 | 500 | 4.3 | 13.6 | 15 | 2.0-3.5 | ZQ350-23 |
ZL36 | 3600 | 550 | 5.5 | 11.3 | 18.5 | 3.0-5.0 | ZQ400-23 |
ZL45 | 4500 | 600 | 6.5 | 8 | 22 | 4.0-6.0 | ZQ250-48 |
