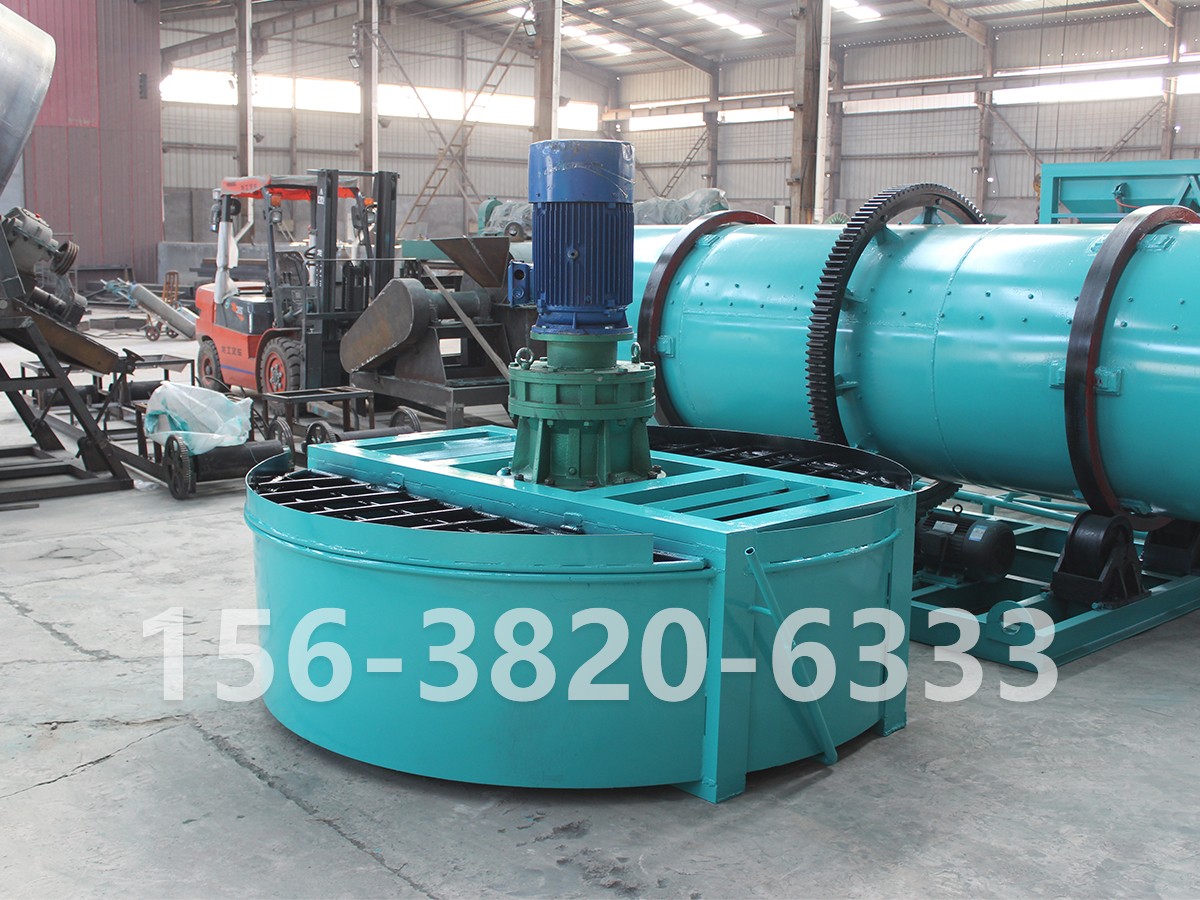

盘式搅拌机是一种新型的盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是减速机输出轴端带动搅拌主轴,使其运转,搅拌轴上有固定的搅拌齿,搅拌轴带动搅齿使物料充分搅拌混合。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作,特别适合广大城乡建筑工程使用。
盘式搅拌机用途及特点:
该机主要用于原料的混合。(盘内采用聚丙烯板内衬或不锈钢板),因此,不易粘料。耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。
盘式搅拌机结构简述:
整机可分为三大部分:
机架部分:机器所有工作体全部安装固定在机架上,该机的机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的;
传动连接部分:本机采用摆线针轮减速机带动主轴旋转工作,其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动,方便组装与维修;
搅拌工作部分:由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转,使物料能进行充分的混合,从而大大的减少了物料的残留量。
盘式搅拌机主要技术参数
规格 | 搅拌机 | 转速r/min | 功率 kw | 生产能力t/h | 外型尺寸 长×宽×高mm | 重量 kg | |
直径mm | 壁高mm | ||||||
PJ1600 | 1600 | 400 | 12 | 5.5 | 3-5 | 1700×1700×1368 | 1200 |
PJ1800 | 1800 | 400 | 10.5 | 7.5 | 4-6 | 1900×1900×1368 | 1400 |
PJ2200 | 2200 | 500 | 10.5 | 11 | 6-10 | 2300×2300×1503 | 1668 |
PJ2500 | 2500 | 550 | 9 | 15 | 10-16 | 2600×2600×1653 | 2050 |
